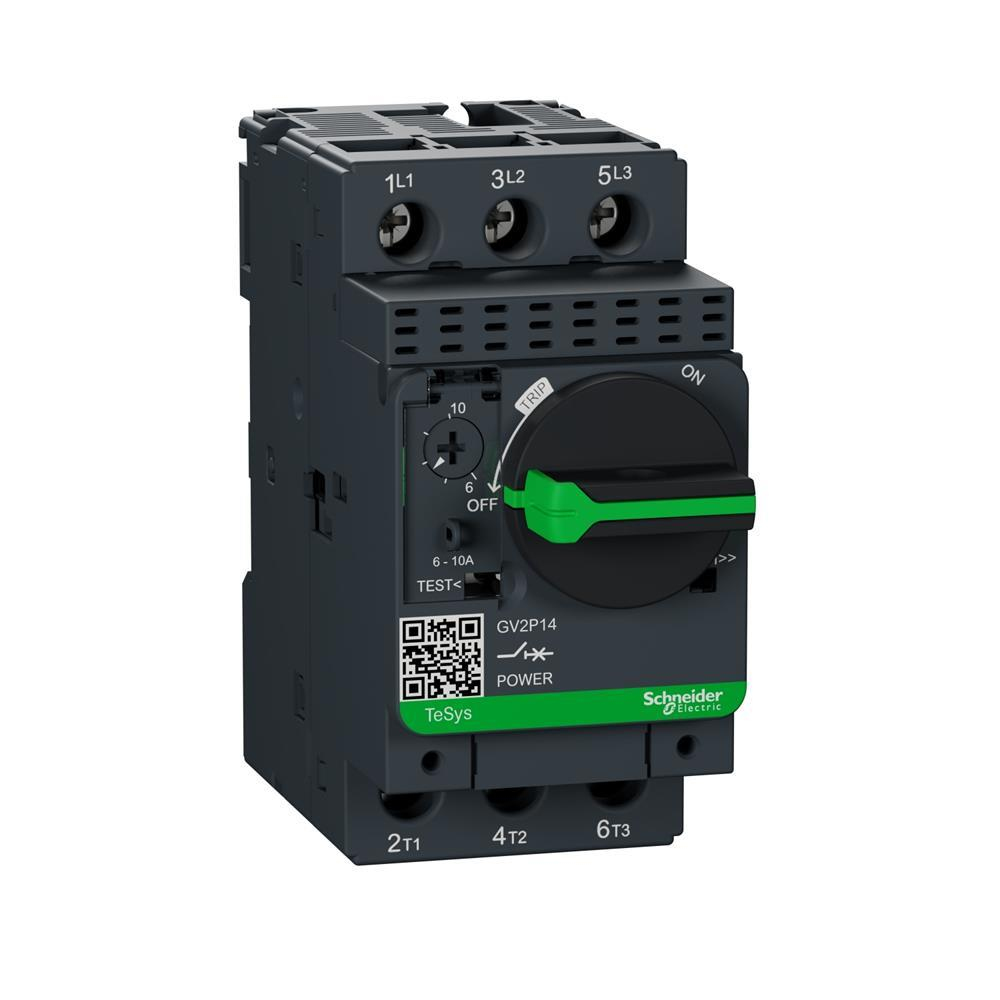

TeSys GV2 Termik Many MKŞ 6-10A (GV2ME14)

Özellikler

seri	TeSys Deka
ürün adı	TeSys GV2 TeSys Deca
Ürün ya da bileşen tipi	Motor devre kesici
Ürün grubu	GV2ME
cihaz uygulaması	Motor koruması
açma birimi teknolojisi	Termik Manyetik

Tamamlayıcı

Kutup tanımı	3P
Şebeke tipi	AC
kullanım kategorisi	Kategori A'e uyginIEC 60947-2 AC-3'e uyginIEC 60947-4-1
ağ frekansı	50/60 Hz 'e uygunIEC 60947-4-1
sabitleme modu	35 mm simetrik DIN rayı: klipsli Panel: vidalı (with adaptor plate)
motor gücü kW	3 kW, 400/415 V AC'de 50/60 Hz 4 kW, 400/415 V AC'de 50/60 Hz 4 kW, 500 V AC'de 50/60 Hz 5,5 kW, 500 V AC'de 50/60 Hz 5,5 kW, 690 V AC'de 50/60 Hz 7,5 kW, 690 V AC'de 50/60 Hz
kesme kapasitesi	100 kA Icu -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 100 kA Icu -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 15 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 10 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 3 kA Icu -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ics] nominal hizmet kısa devre kesme kapasitesi	100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 75 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
Kontrol tipi	Açma/kapama butonu
[In] nominal akım	10 A
termal koruma ayar aralığı	6…10 A 'e uygunIEC 60947-4-1
manyetik açma akımı	138 bir
[Ith] klasik açık hava termik akımı	10 A'e uygunIEC 60947-4-1
[Ue] nominal çalışma voltajı	690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ui] nominal yalıtım voltajı	690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] nominal darbe dayanım voltajı	6 kV'e uygunIEC 60947-2
faz arızası hassasiyeti	Evet 'e uygunIEC 60947-4-1
yalıtıma uygunluk	Evet 'e uygunIEC 60947-1 § 7-1-6
kutup başına güç dağılımı	2,5 W
Mekanik dayanıklılık	100000 döngü
elektrik dayanıklılığı	100000 cycles için AC-3 -de 415 V In
nominal görev	Sürekli 'e uygunIEC 60947-4-1
sıkma torku	1,7 N.m - üzerinde vida kelepçesi terminali
genişlik	45 mm
Yükseklik	89 mm
Derinlik	78,5 mm
ürün ağırlığı	0,26 kilo
renk	Koyu gri

Ortam

Standartlar	EN/IEC 60947-2 EN/IEC 60947-4-1
Ürün sertifikaları	CCC UL CSA EAC ATEX LROS (Lloyds nakliye kaydı) BV RINA DNV-GL UKCA
IK koruma derecesi	IK04
IP koruma derecesi	IP20' ve uygunIEC 60529
iklimsel dayanım	'E uygunIACS E10
Depolama ortam koşulları	-40…80 °C
yangına dayanıklılık	960 °C' ve uygunIEC 60695-2-11
çalışma için ortam hava sıcaklığı	-20…60 °C
mekanik dayanıklılık	Şoklar: 11 msn için 30 Gn Titreşimler: 5 Gn, 5...150 Hz
çalışma yüksekliği	2000 m

Paketleme üniteleri

Birim Paket Tipi 1	PCE
Paket 1'deki Birim Sayısı	1
Paket 1 Yükseklik	4.500 cm
Paket 1 Genişliği	8.500 santimetre
Paket 1 Uzunluğu	9.000 santimetre
Paket 1 Ağırlık	272.000 gr
Birim Paket Tipi 2	S02
Paket 2'deki Birim Sayısı	24
Paket 2 Yüksekliği	15.000 cm
Paket 2 Genişliği	30.000 santimetre
Paket 2 Uzunluğu	40.000 cm
Paket 2 Ağırlık	6.773 kilo
Birim Paket Tipi 3	P06
3. Paketteki Birim Sayısı	384
Paket 3 Yükseklik	75.000 santimetre
Paket 3 Genişliği	80.000 santimetre
Paket 3 Uzunluğu	60.000 santimetre
Paket 3 Ağırlık	116.368 kilo

Sözleşme garantisi

Garanti	18 ay
