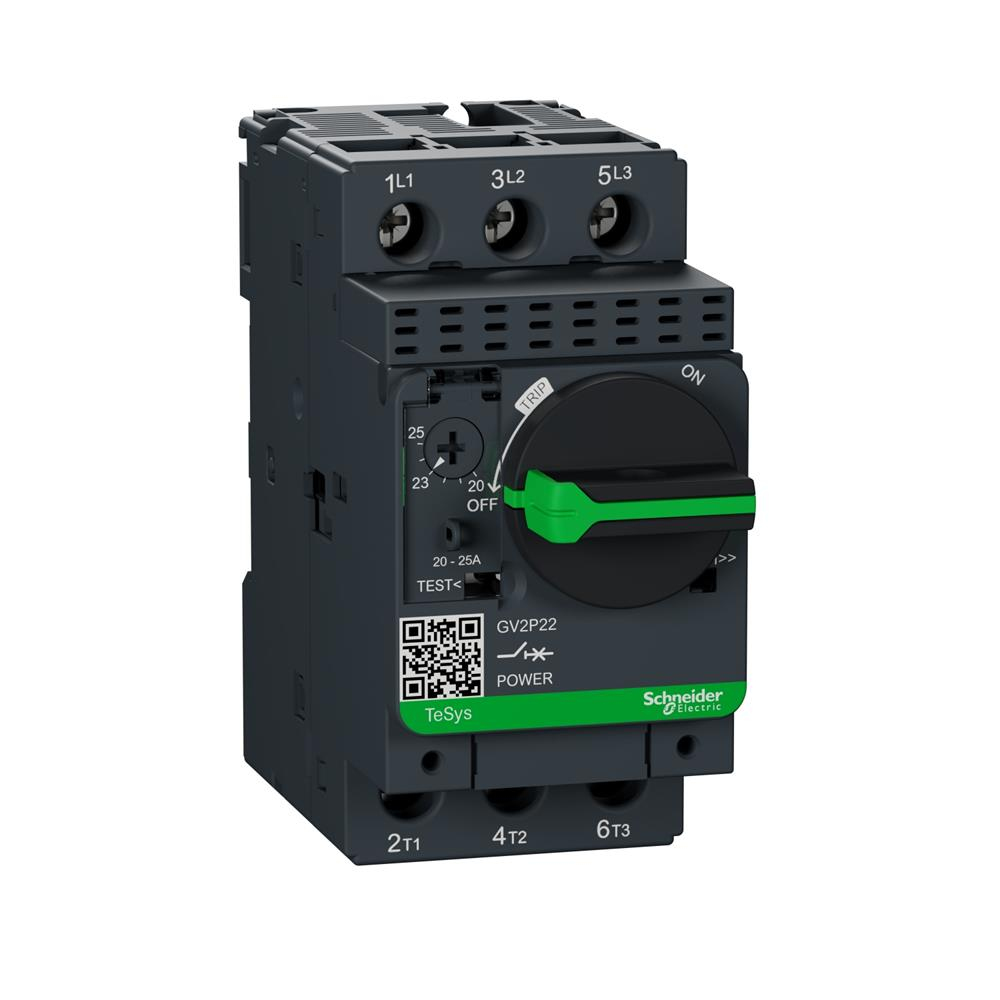

TeSys GV2 - Devre kesici - termal manyet - 20…25 A - vida kelepçesi terminalleri (GV2P22)

Özellikler

seri	TeSys Deka
ürün adı	TeSys GV2 TeSys Deca
Ürün ya da bileşen tipi	Motor devre kesici
Ürün grubu	GV2P
cihaz uygulaması	Motor koruması
açma birimi teknolojisi	Termik Manyetik

Tamamlayıcı

Kutup tanımı	3P
Şebeke tipi	AC
kullanım kategorisi	Kategori A'e uyginIEC 60947-2 AC-3'e uyginIEC 60947-4-1
ağ frekansı	50/60 Hz 'e uygunIEC 60947-4-1
sabitleme modu	35 mm simetrik DIN rayı: klipsli Panel: vidalı (with 2 x M4 screws)
motor gücü kW	400/415 V AC 50/60 Hz'de 11 kW 500 V AC 50/60 Hz'de 15 kW
kesme kapasitesi	100 kA Icu -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA Icu -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 20 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 10 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 4 kA Icu -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ics] nominal hizmet kısa devre kesme kapasitesi	100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 50 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 75 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 75 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
Kontrol tipi	Döner kol
[In] nominal akım	25 bir
termal koruma ayar aralığı	20…25 A 'e uygunIEC 60947-4-1
manyetik açma akımı	327 bir
[Ith] klasik açık hava termik akımı	25 A'e uygunIEC 60947-4-1
[Ue] nominal çalışma voltajı	690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ui] nominal yalıtım voltajı	690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] nominal darbe dayanım voltajı	6 kV'e uygunIEC 60947-2
faz arızası hassasiyeti	Evet 'e uygunIEC 60947-4-1
yalıtıma uygunluk	Evet 'e uygunIEC 60947-1 § 7-1-6
kutup başına güç dağılımı	2,5 W
Mekanik dayanıklılık	100000 döngü
elektrik dayanıklılığı	100000 cycles için AC-3 -de 415 V In
nominal görev	Sürekli 'e uygunIEC 60947-4-1
sıkma torku	1,7 N.m - üzerinde vida kelepçesi terminali
Genişlik	45 mm
Yükseklik	89 mm
Derinlik	97 mm
renk	Koyu gri

Ortam

Standartlar	EN/IEC 60947-2 EN/IEC 60947-4-1
Ürün sertifikaları	CCC UL CSA EAC ATEX LROS (Lloyds nakliye kaydı) BV RINA DNV-GL UKCA
IK koruma derecesi	IK04
IP koruma derecesi	IP20' ve uygunIEC 60529
iklimsel dayanım	'E uygunIACS E10
Depolama ortam koşulları	-40…80 °C
yangına dayanıklılık	960 °C' ve uygunIEC 60695-2-11
çalışma için ortam hava sıcaklığı	-20…60 °C
mekanik dayanıklılık	Şoklar: 11 msn için 30 Gn Titreşimler: 5 Gn, 5...150 Hz
çalışma yüksekliği	2000 m

Paketleme üniteleri

Birim Paket Tipi 1	PCE
Paket 1'deki Birim Sayısı	1
Paket 1 Yükseklik	9,3cm
Paket 1 Genişliği	4,6cm
Paket 1 Uzunluğu	10cm
Paket 1 Ağırlık	339 gr
Birim Paket Tipi 2	S02
Paket 2'deki Birim Sayısı	20
Paket 2 Yüksekliği	15cm
Paket 2 Genişliği	30cm
Paket 2 Uzunluğu	40cm
Paket 2 Ağırlık	7.106 kilo
Birim Paket Tipi 3	P06
3. Paketteki Birim Sayısı	320
Paket 3 Yükseklik	75 santim
Paket 3 Genişliği	60cm
Paket 3 Uzunluğu	80cm
Paket 3 Ağırlık	124,26 kilo

Sözleşme garantisi

Garanti	18 ay
