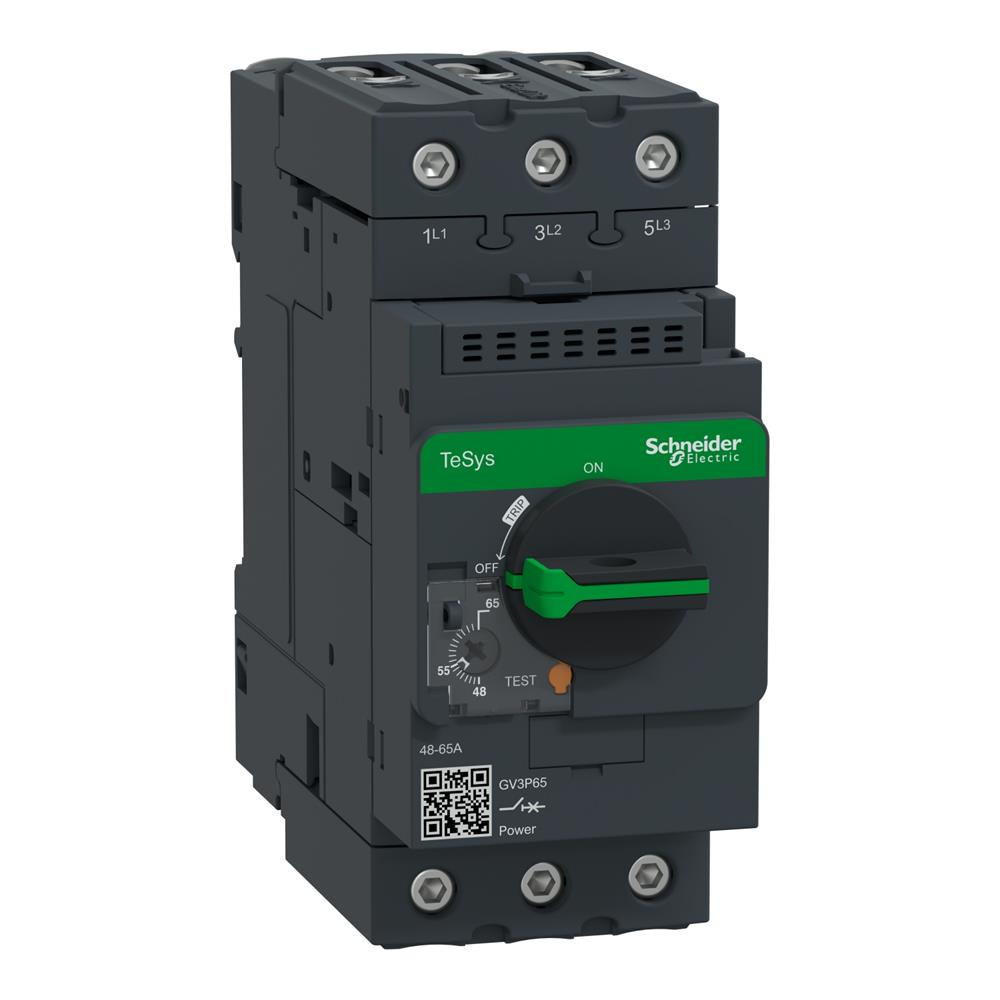

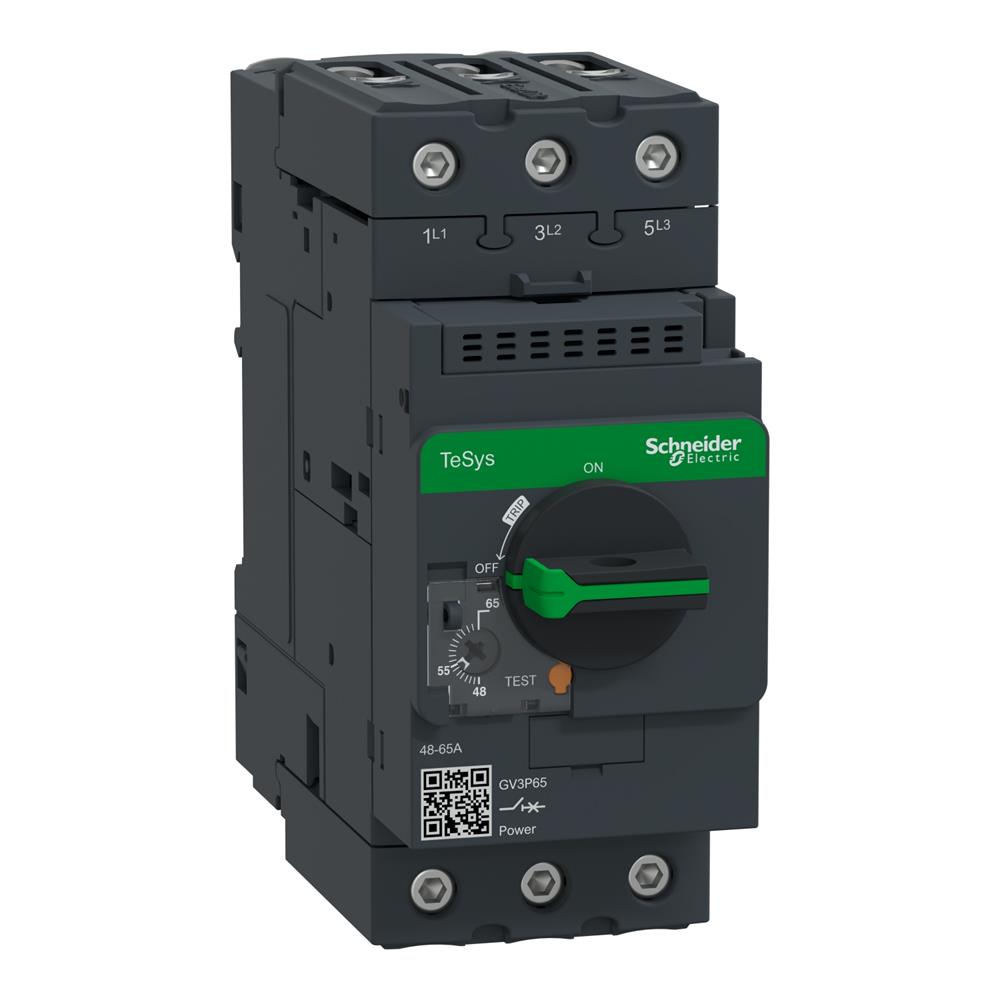

Schneider TeSys GV3-Devre kesici-termik-manyetik - 48…65A - EverLink BTR konnektörler (GV3P65)

Teknik Özellikler

Ana

seri	TeSys Deca
ürün adı	TeSys GV3 TeSys Deca
Ürün ya da bileşen tipi	Motor circuit breaker
Ürün grubu	GV3P
cihaz uygulaması	Motor protection
açma birimi teknolojisi	Termik Manyetik

Tamamlayıcı

Kutup tanımı	3P
Şebeke tipi	AC
kullanım kategorisi	AC-3 'e uygunIEC 60947-4-1
ağ frekansı	50/60 Hz 'e uygunIEC 60947-4-1
sabitleme modu	35 mm simetrik DIN rayı: klipsli Panel: vidalı (with 3 x M4 screws)
motor gücü kW	30 kW -de 400/415 V AC 50/60 Hz 45 kW -de 500 V AC 50/60 Hz 55 kW -de 690 V AC 50/60 Hz
kesme kapasitesi	100 kA Icu -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA Icu -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 12 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 6 kA Icu -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ics] nominal hizmet kısa devre kesme kapasitesi	100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 50 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 50 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
Kontrol tipi	Döner kol
[In] nominal akım	65 A
termal koruma ayar aralığı	48…65 A 'e uygunIEC 60947-4-1
manyetik açma akımı	910 A
[Ith] klasik açık hava termik akımı	65 A 'e uygunIEC 60947-4-1
[Ue] nominal çalışma voltajı	690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ui] nominal yalıtım voltajı	690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunIEC 60947-2
faz arızası hassasiyeti	Evet 'e uygunIEC 60947-4-1
yalıtıma uygunluk	Evet 'e uygunIEC 60947-1
kutup başına güç dağılımı	8 W
Mekanik dayanıklılık	50000 cycles
elektrik dayanıklılığı	50000 cycles için AC-3 -de 415 V In
nominal görev	Sürekli 'e uygunIEC 60947-4-1
sıkma torku	5 N.m - üzerinde vida kelepçesi terminali
Genişlik	55 mm
Yükseklik	132 mm
Derinlik	136 mm
Ürün ağırlığı	0,96 kg
renk	Koyu gri

Ortam

Standartlar	EN/IEC 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1
Ürün sertifikaları	CCC UL CSA EAC ATEX LROS (Lloyds register of shipping) BV ABS DNV-GL UKCA
IK koruma derecesi	IK09 muhafaza
IP koruma derecesi	IP20 'e uygunIEC 60529
iklimsel dayanım	'E uygunIACS E10
Depolama ortam koşulları	-40…80 °C
yangına dayanıklılık	960 °C 'e uygunIEC 60695-2-11
çalışma için ortam hava sıcaklığı	-20…60 °C
mekanik dayanıklılık	Şoklar: 11 msn için 15 Gn kontaktör açık Şoklar: 11 msn için 30 Gn kontaktör kapalı Titreşimler: 4 Gn, 5...300 Hz
çalışma yüksekliği	3000 m

Paketleme üniteleri

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	16,000 cm
Package 1 Width	6,500 cm
Package 1 Length	14,600 cm
Package 1 Weight	1,016 kg
Unit Type of Package 2	P06
Number of Units in Package 2	120
Package 2 Height	75,000 cm
Package 2 Width	60,000 cm
Package 2 Length	80,000 cm
Package 2 Weight	134,920 kg

Sözleşme garantisi

Garanti	18 months
