Schneider Tesys D Kontaktör 18A Ac3 24Vac
Schneider Tesys D Kontaktör 18A Ac3 24Vac

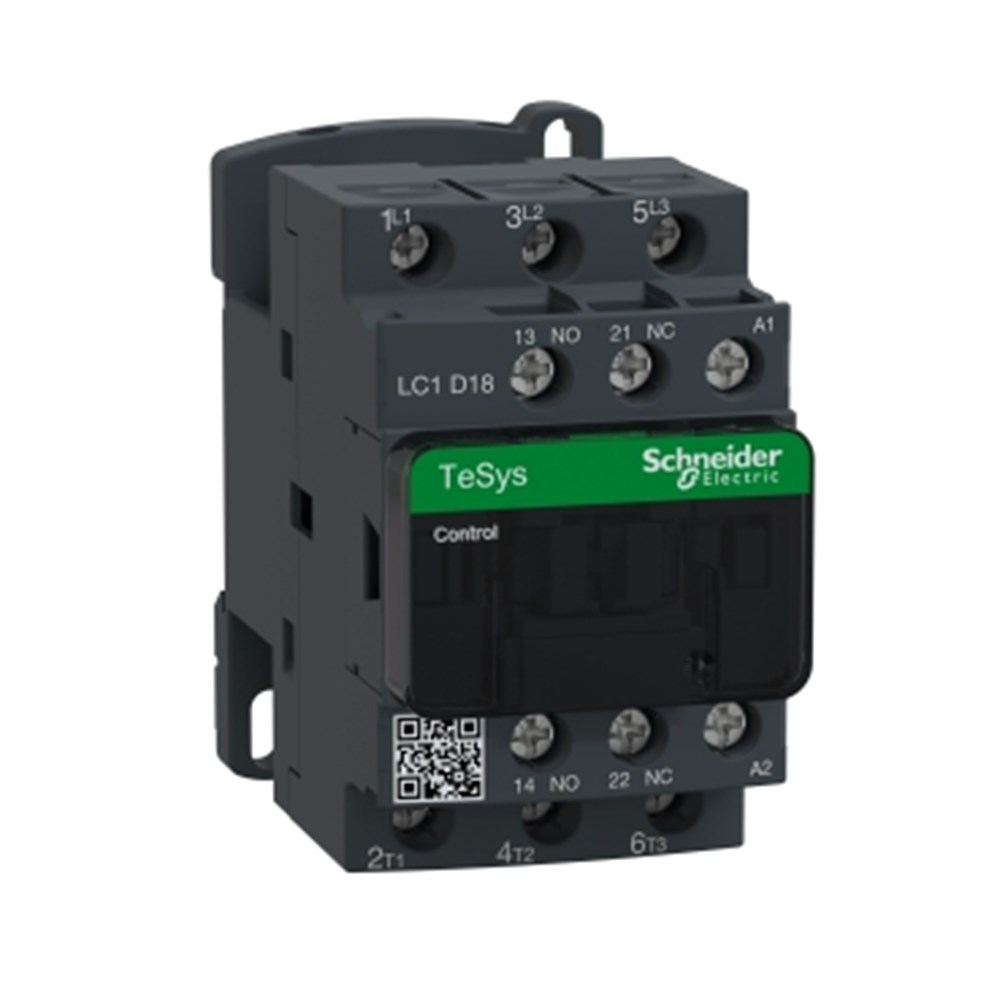

Schneider Tesys D Kontaktör 18A Ac3 24Vac (LC1D18B7)

İndirim Oranı : %62 İndirim
KDV Dahil : ₺1.987,20
İndirimli : ₺629,28  + KDV
KDV Dahil : ₺755,14

SCHNEİDER TeSys D Kontaktör 18A AC3 24VAC

Favorilere Ekle
İstek Listeme Ekle
Karşılaştır
Fiyat Düşünce Haber Ver
Gelince Haber Ver
Tavsiye Et
Yorum Yaz
Ana
seri TeSys
TeSys Deca
ürün adı TeSys D
TeSys Deca
Ürün ya da bileşen tipi Kontaktör
Ürün grubu LC1D
kontaktör uygulaması Direnç yükü
Motor kontrol
kullanım kategorisi AC-1
AC-4
AC-3
AC-3e
Kutup tanımı 3P
power pole contact composition 3 NA
[Ue] nominal çalışma voltajı Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC
[Ie] nominal çalışma akımı 18 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
32 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
18 A 60 °C) -de <= 440 V AC AC-3e için güç devresi
motor gücü kW 4 kW -de 220...230 V AC 50/60 Hz (AC-3)
7,5 kW -de 380...400 V AC 50/60 Hz (AC-3)
9 kW -de 415...440 V AC 50/60 Hz (AC-3)
10 kW -de 500 V AC 50/60 Hz (AC-3)
10 kW -de 660...690 V AC 50/60 Hz (AC-3)
4 kW -de 400 V AC 50/60 Hz (AC-4)
4 kW -de 220...230 V AC 50/60 Hz (AC-3e)
7,5 kW -de 380...400 V AC 50/60 Hz (AC-3e)
9 kW -de 415...440 V AC 50/60 Hz (AC-3e)
10 kW -de 500 V AC 50/60 Hz (AC-3e)
10 kW -de 660...690 V AC 50/60 Hz (AC-3e)
motor power HP (UL / CSA) 1 hp -de 115 V AC 50/60 Hz için 1 faz motorlar
3 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
5 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
5 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
10 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
15 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
kontrol devresi tipi AC -de 50/60 Hz
kontrol devresi gerilimi 24 V AC 50/60 Hz
yardımcı kontak düzenleme 1 NA + 1 NK
[Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunIEC 60947
aşırı gerilim kategorisi III
[Ith] klasik açık hava termik akımı 10 A -de <60 °C için sinyalleme devresi
32 A -de <60 °C için güç devresi
Irms nominal kapama kapasitesi 140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
300 A -de 440 V için güç devresi 'e uygunIEC 60947
nominal kesme kapasitesi 300 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı 145 A -de <40 °C - 10 s için güç devresi
240 A -de <40 °C - 1 sn için güç devresi
40 A -de <40 °C - 10 min için güç devresi
84 A -de <40 °C - 1 min için güç devresi
100 A - 1 sn için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi
ilgili sigorta değeri 10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
50 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
35 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
ortalama empedans 2,5 mOhm - Ith 32 A 50 Hz için güç devresi
[Ui] nominal yalıtım voltajı Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
elektrik dayanıklılığı 1,65 Mcycles 18 A AC-3 Ue'de <= 440 V
1 Mcycles 32 A AC-1 Ue'de <= 440 V
1,65 Mcycles 18 A AC-3e Ue'de <= 440 V
kutup başına güç dağılımı 2,5 W AC-1
0,8 W AC-3
0,8 W AC-3e
Front cover Ile
montaj desteği Ray
Plaka
standartlar CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1
Ürün sertifikaları GOST
CCC
CSA
UL
RINA
BV
LROS (Lloyds register of shipping)
DNV
GL
UKCA
bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1,5…6 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5…6 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…6 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1,5…6 mm²katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5…6 mm²katı kablo uçsuz
sıkma torku Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
çalışma süresi 12...22 msn kapama
4...19 msn açma
güvenlik güvenilirlik düzeyi B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık 15 Mcycles
maximum operating rate 3600 cyc/h -de <60 °C
