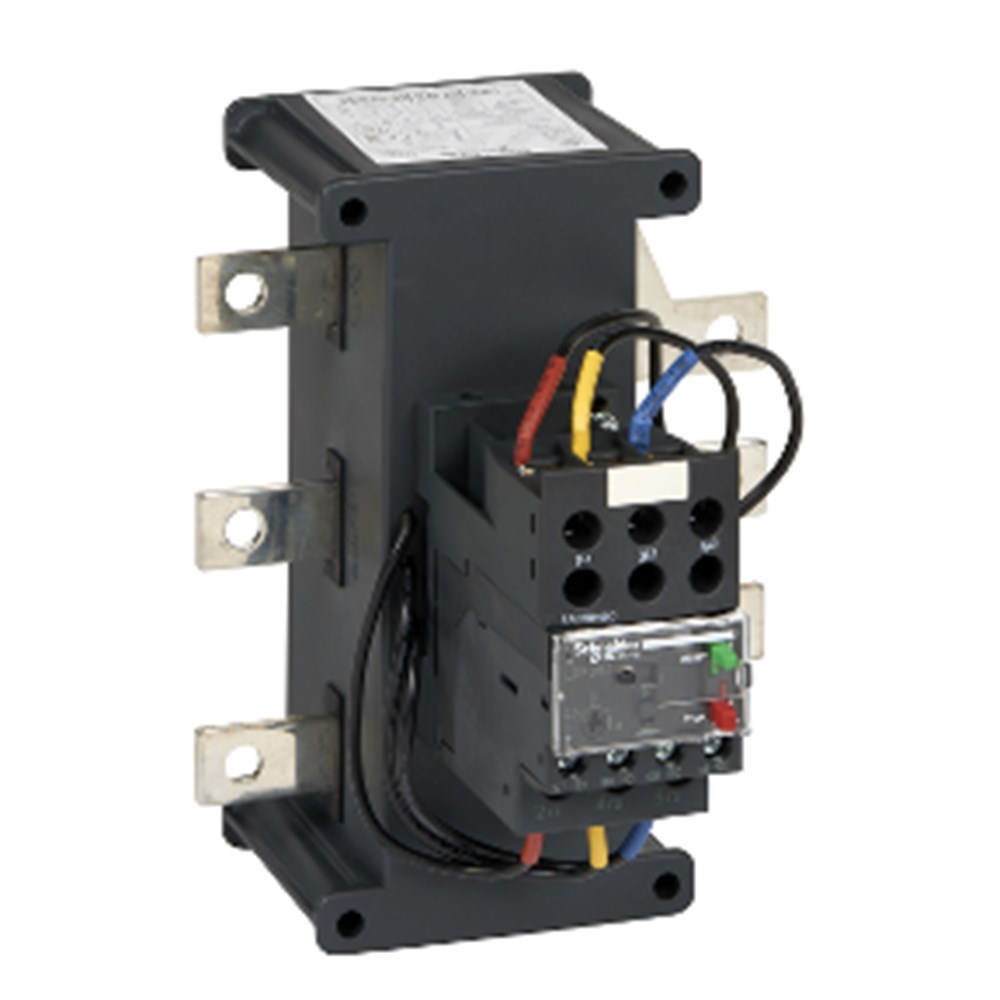

schneider lre482 asiri akim termik rolesi tvs 84...135a (LRE482)

EasyPact

EasyPact TVS

Diferansiyel termal aşırı yük rölesi

LRE

Motor koruma

Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0 'e uygunIEC 60947-4-1

LC1E120...630

AC

50...60 Hz

Kontaktör altında
Plaka

Sınıf 10A 'e uygunIEC 60947-4-1

Röle açma göstergesi

84…135 A

1,14 +/- 0,06 Ir 'e uygunIEC 60947-4-1

Şoklar: 11 msn için 6 Gn 'e uygunIEC 60068-2-7
Titreşimler: 3 Gn 'e uygunIEC 60068-2-6

1 NA + 1 NK

5 A için sinyalleme devresi

<= 690 V AC

200 A gG için güç devresi
160 A aM için güç devresi
5 A gG için sinyalleme devresi

690 V 'e uygunIEC 60947-4-1

6 kV

Açma göstergesi

Durdurma: kırmızı açma/kapama butonu
Sıfırlama: yeşil açma/kapama butonu

-20…60 °C

34,8 mm

Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçsuz
Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçlu
Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: çubuklar - busbar kesiti: 3 x 18 mm
Güç devresi: pabuçlar

Güç devresi: 27,5 N.m - üzerinde çubuklar M8
Güç devresi: 27,5 N.m - üzerinde pabuçlar M8
Sinyalleme devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri

141 mm

180 mm

134 mm

2,2 kg
