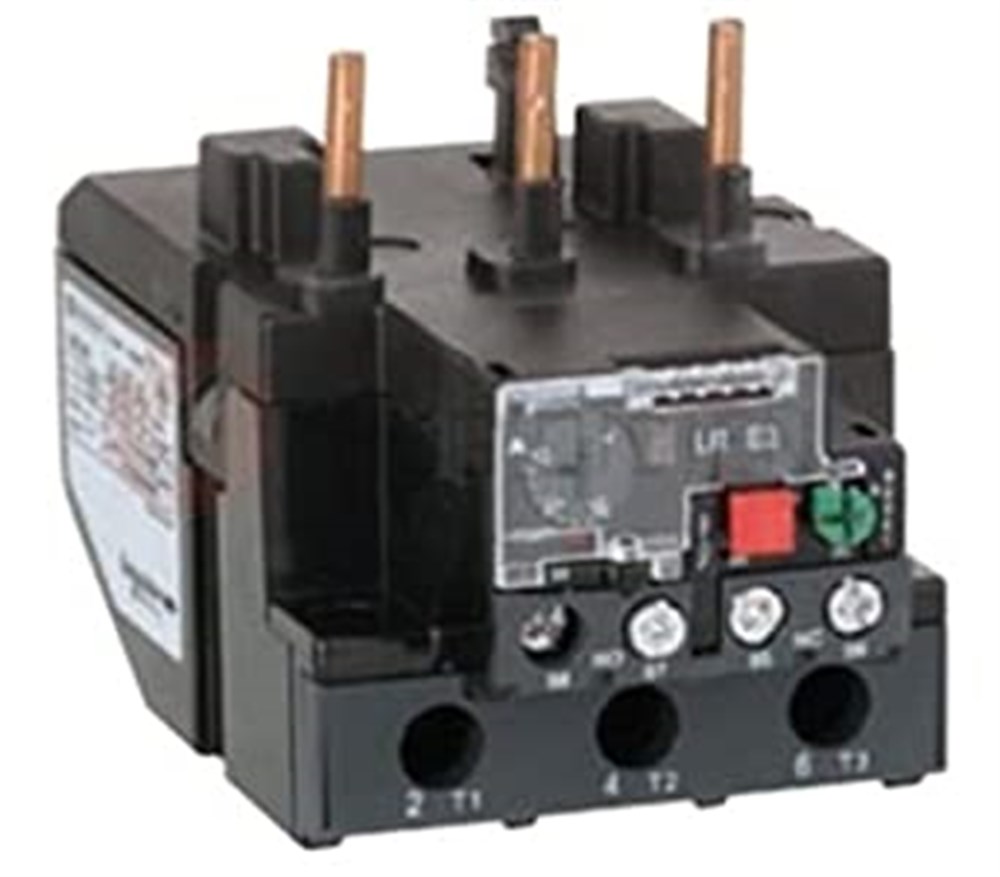

schneider lre322 asiri akim termik rolesi tvs 17...25a (LRE322)

EasyPact

EasyPact TVS

Diferansiyel termal aşırı yük rölesi

LRE

Motor koruma

Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0 'e uygunIEC 60947-4-1

LC1E40...95

AC

50...60 Hz

Kontaktör altında
Plaka, özel aksesuarlı
Ray, özel aksesuarlı

Sınıf 10A 'e uygunIEC 60947-4-1

Röle açma göstergesi

17…25 A

1,14 +/- 0,06 Ir 'e uygunIEC 60947-4-1

Şoklar: 11 msn için 6 Gn 'e uygunIEC 60068-2-7
Titreşimler: 3 Gn 'e uygunIEC 60068-2-6

1 NA + 1 NK

5 A için sinyalleme devresi

<= 690 V AC

50 A gG için güç devresi
25 A aM için güç devresi
5 A gG için sinyalleme devresi

690 V 'e uygunIEC 60947-4-1

6 kV

Açma göstergesi

Durdurma: kırmızı açma/kapama butonu
Sıfırlama: yeşil açma/kapama butonu

-20…60 °C

Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçsuz
Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçlu
Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 4…35 mm² - kablo sertligi: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 4…35 mm² - kablo sertligi: esnek kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 4…35 mm² - kablo sertligi: katı kablo uçsuz

Güç devresi: 9 N.m - üzerinde vida kelepçesi terminalleri
Sinyalleme devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri

54 mm

70 mm

113 mm

0,47 kg
