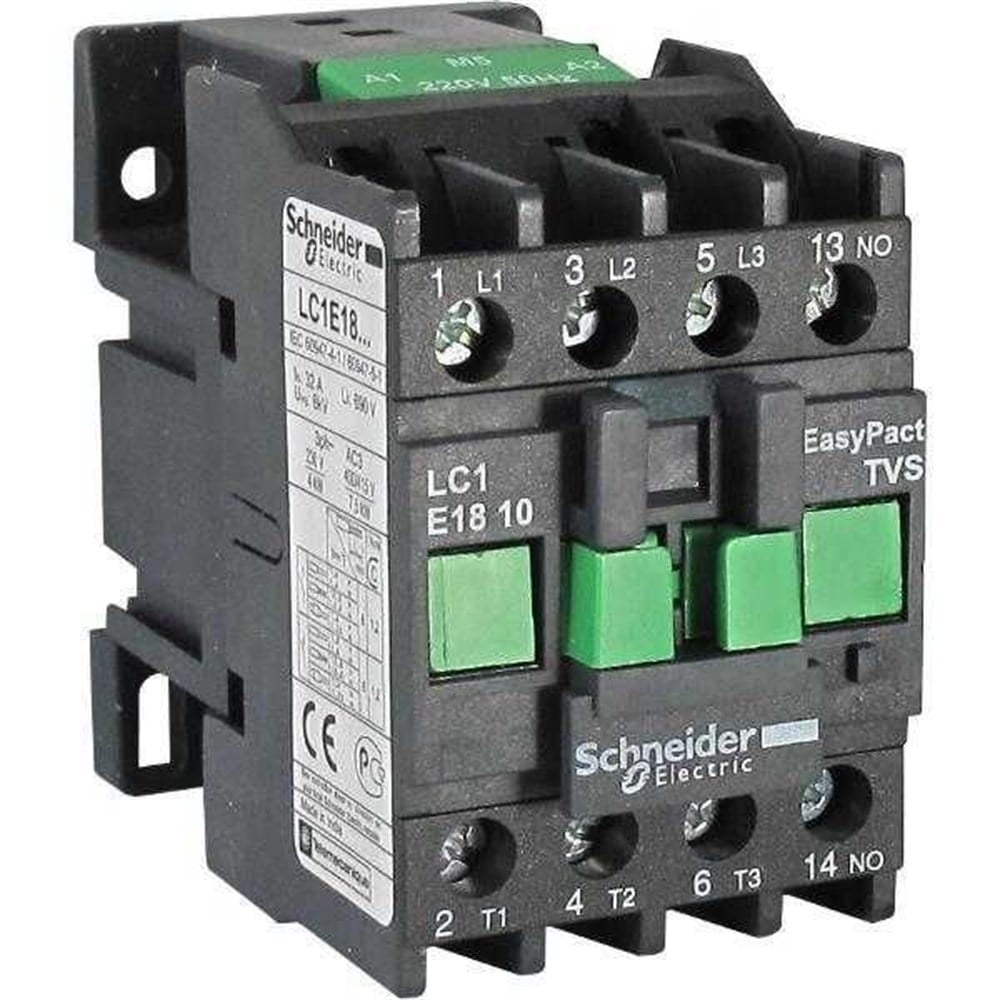

schneider lc1e2510m5 3kutup kontaktor tvs 1na 11kw 220vac (LC1E2510M5)

EasyPact

EasyPact TVS

Kontaktör

LC1E

Motor kontrol
Direnç yükü

AC-1
AC-3

3P

3 NA

Güç devresi: <= 690 V AC 50/60 Hz

25 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
36 A 60 °C) -de <= 440 V AC AC-1 için güç devresi

5,5 kW -de 220...230 V AC 50/60 Hz
11 kW -de 380...400 V
11 kW -de 415 V
11 kW -de 440 V
15 kW -de 500 V
15 kW -de 660...690 V

AC -de 50 Hz

74 mm

45 mm

85 mm

0,36 kg

Gri (RAL 7011)

1 NA

6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947

690 V 'e uygunIEC 60947-4-1

III

250 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1

200 A -de 440 V için güç devresi 'e uygunIEC 60947

240 A -de <40 °C - 10 s için güç devresi
120 A -de <40 °C - 60 s için güç devresi
50 A -de <40 °C - 600 s için güç devresi

10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
40 A gG -de <= 690 V koordinasyon tip 1 için güç devresi

2,5 mOhm - Ith 36 A 50 Hz için güç devresi

1,6 W AC-3
3,2 W AC-1

Çalışma: 0,85...1,1 Uc -de 50 Hz 55 °C)
Düşme: 0,3...0,6 Uc -de 50 Hz 55 °C)

12...22 msn kapanışta
4...19 msn açılışta

10000000 cycles

1800 cyc/h -de <60 °C

95 VA 50 Hz 0,75 20 °C)
95 VA 60 Hz 0,75 20 °C)

8,5 VA 50 Hz 0,3 20 °C)
8,5 VA 60 Hz 0,3 20 °C)

2…3 W için kontrol devresi

5 mA için kontrol devresi

17 V için kontrol devresi

1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen

> 10 MOhm için kontrol devresi

350000 cycles AC-1
300000 cycles AC-3

Plaka
DIN rayı

Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - kablo sertligi: esnek kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçlu

Kontrol devresi: 1,5 N.m
Güç devresi: 1,5 N.m
