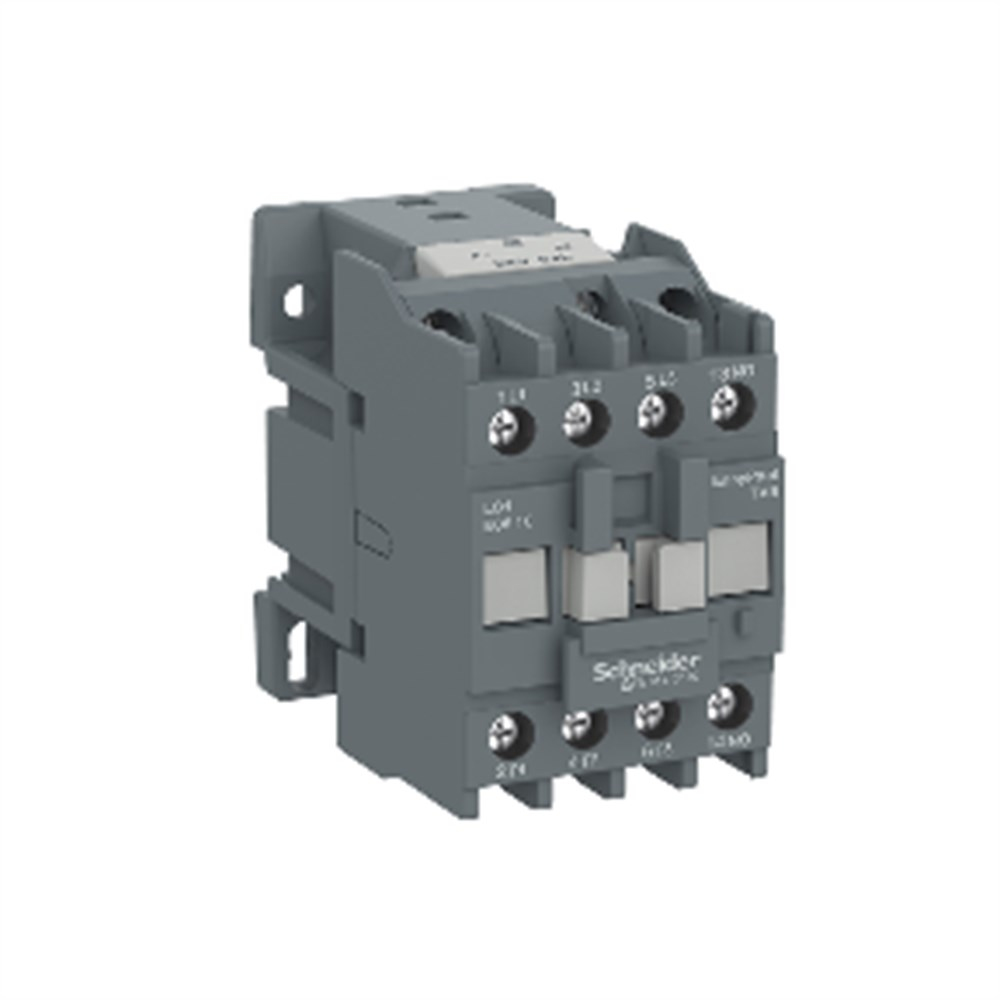

schneider lc1e1810m5 3kutup kontaktor tvs 1na 7,5kw 220vac (LC1E1810M5)

İndirim Oranı : %60 İndirim
KDV Dahil : ₺1.310,40
İndirimli : ₺436,80  + KDV
KDV Dahil : ₺524,16

SCHNEİDER LC1E1810M5 3KUTUP KONTAKTOR TVS 1NA 7,5KW 220VAC

Ana

seri

EasyPact


ürün adı

EasyPact TVS


Ürün ya da bileşen tipi

Kontaktör


Ürün grubu

LC1E


kontaktör uygulaması

Direnç yükü
Motor kontrol


kullanım kategorisi

AC-3
AC-1


Kutup tanımı

3P


power pole contact composition

3 NA


[Ue] nominal çalışma voltajı

Güç devresi: <= 690 V AC 50/60 Hz


[Ie] nominal çalışma akımı

32 A 60 °C) -de <= 415 V AC AC-1 için güç devresi
18 A 60 °C) -de <= 440 V AC AC-3 için güç devresi


motor gücü kW

4 kW -de 220...230 V AC 50/60 Hz (AC-3)
7,5 kW -de 380...400 V AC 50/60 Hz (AC-3)
9 kW -de 415 V AC 50/60 Hz (AC-3)
9 kW -de 440 V AC 50/60 Hz (AC-3)
10 kW -de 500 V AC 50/60 Hz (AC-3)
10 kW -de 660...690 V AC 50/60 Hz (AC-3)


kontrol devresi tipi

AC -de 50 Hz


Yükseklik

74 mm


Genişlik

45 mm


Derinlik

80 mm


Ürün ağırlığı

0,3 kg


renk

Gri (RAL 7011)



Tamamlayıcı

yardımcı kontak düzenleme

1 NA


[Uimp] nominal darbe dayanım voltajı

6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947


[Ui] nominal yalıtım voltajı

690 V 'e uygunIEC 60947-4-1


aşırı gerilim kategorisi

III


Irms nominal kapama kapasitesi

180 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1


nominal kesme kapasitesi

144 A -de 440 V için güç devresi 'e uygunIEC 60947


[Icw] nominal kısa süreli dayanma akımı

145 A -de <40 °C - 10 s için güç devresi
84 A -de <40 °C - 60 s için güç devresi
40 A -de <40 °C - 600 s için güç devresi


ilgili sigorta değeri

10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
35 A gG -de <= 690 V koordinasyon tip 1 için güç devresi


ortalama empedans

2,5 mOhm - Ith 32 A 50 Hz için güç devresi


kutup başına güç dağılımı

0,81 W AC-3
2,6 W AC-1


kontrol devresi gerilim limitleri

Çalışma: 0,85...1,1 Uc -de 50 Hz 55 °C)
Düşme: 0,3...0,6 Uc -de 50 Hz 55 °C)


çalışma süresi

12...22 msn kapanışta
4...19 msn açılışta


Mekanik dayanıklılık

10000000 cycles


maximum operating rate

1800 cyc/h -de <60 °C


VA cinsinden kalkış gücü

95 VA 50 Hz 0,75 20 °C)
95 VA 60 Hz 0,75 20 °C)


VA cinsinden tutma güç tüketimi

8,5 VA 50 Hz 0,3 20 °C)
8,5 VA 60 Hz 0,3 20 °C)


ısı dağılımı

2…3 W için kontrol devresi


minimum anahtarlama akımı

5 mA için kontrol devresi


minimum anahtarlama gerilimi

17 V için kontrol devresi


çakışmama süresi

1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen


yalıtım direnci

> 10 MOhm için kontrol devresi


elektrik dayanıklılığı

300000 cycles AC-1
1200000 cycles AC-3


montaj desteği

Plaka
DIN rayı


bağlantılar - terminaller

Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: katı kablo uçsuz


sıkma torku

Güç devresi: 1,2 N.m
Kontrol devresi: 1,5 N.m
