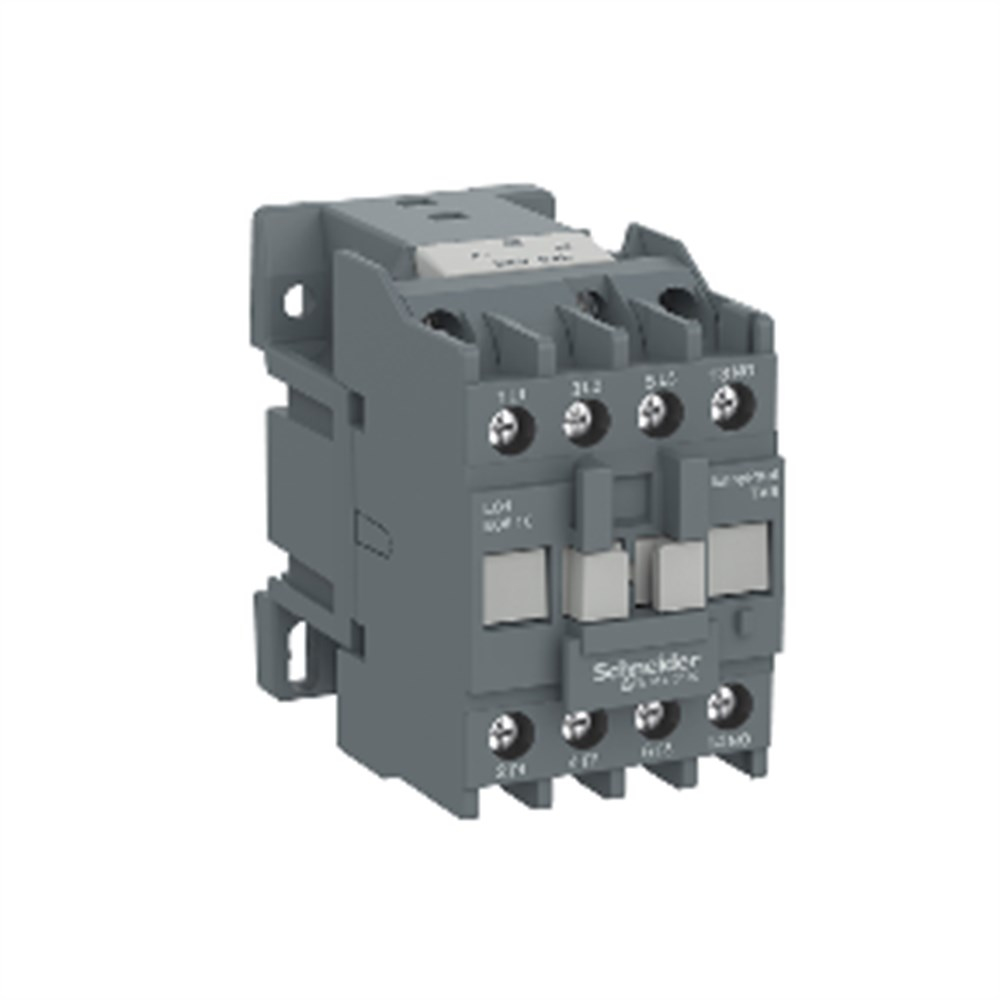

schneider lc1e1210m5 3kutup kontaktor tvs 1na 5,5kw 220vac (LC1E1210M5)

EasyPact

EasyPact TVS

Kontaktör

LC1E

Direnç yükü
Motor kontrol

AC-3
AC-1

3P

3 NA

Güç devresi: <= 690 V AC 50/60 Hz

25 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
12 A 60 °C) -de <= 440 V AC AC-3 için güç devresi

3 kW -de 220...230 V AC 50/60 Hz (AC-3)
5,5 kW -de 380...400 V AC 50/60 Hz (AC-3)
5,5 kW -de 415 V AC 50/60 Hz (AC-3)
5,5 kW -de 440 V AC 50/60 Hz (AC-3)
7,5 kW -de 500 V AC 50/60 Hz (AC-3)
7,5 kW -de 660...690 V AC 50/60 Hz (AC-3)

AC -de 50 Hz

74 mm

45 mm

80 mm

0,3 kg

Gri (RAL 7011)

1 NA

6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947

690 V 'e uygunIEC 60947-4-1

III

120 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1

96 A -de 440 V için güç devresi 'e uygunIEC 60947

105 A -de <40 °C - 10 s için güç devresi
61 A -de <40 °C - 60 s için güç devresi
30 A -de <40 °C - 600 s için güç devresi

10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
25 A gG -de <= 690 V koordinasyon tip 1 için güç devresi

2,5 mOhm - Ith 25 A 50 Hz için güç devresi

0,36 W AC-3
1,6 W AC-1

Çalışma: 0,85...1,1 Uc -de 50 Hz 55 °C)
Düşme: 0,3...0,6 Uc -de 50 Hz 55 °C)

12...22 msn kapanışta
4...19 msn açılışta

10000000 cycles

1800 cyc/h -de <60 °C

95 VA 50 Hz 0,75 20 °C)
95 VA 60 Hz 0,75 20 °C)

8,5 VA 50 Hz 0,3 20 °C)
8,5 VA 60 Hz 0,3 20 °C)

2…3 W için kontrol devresi

5 mA için kontrol devresi

17 V için kontrol devresi

1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen

> 10 MOhm için kontrol devresi

1400000 cycles AC-3
300000 cycles AC-1

Plaka
DIN rayı

Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz

Güç devresi: 1,2 N.m
Kontrol devresi: 1,5 N.m
