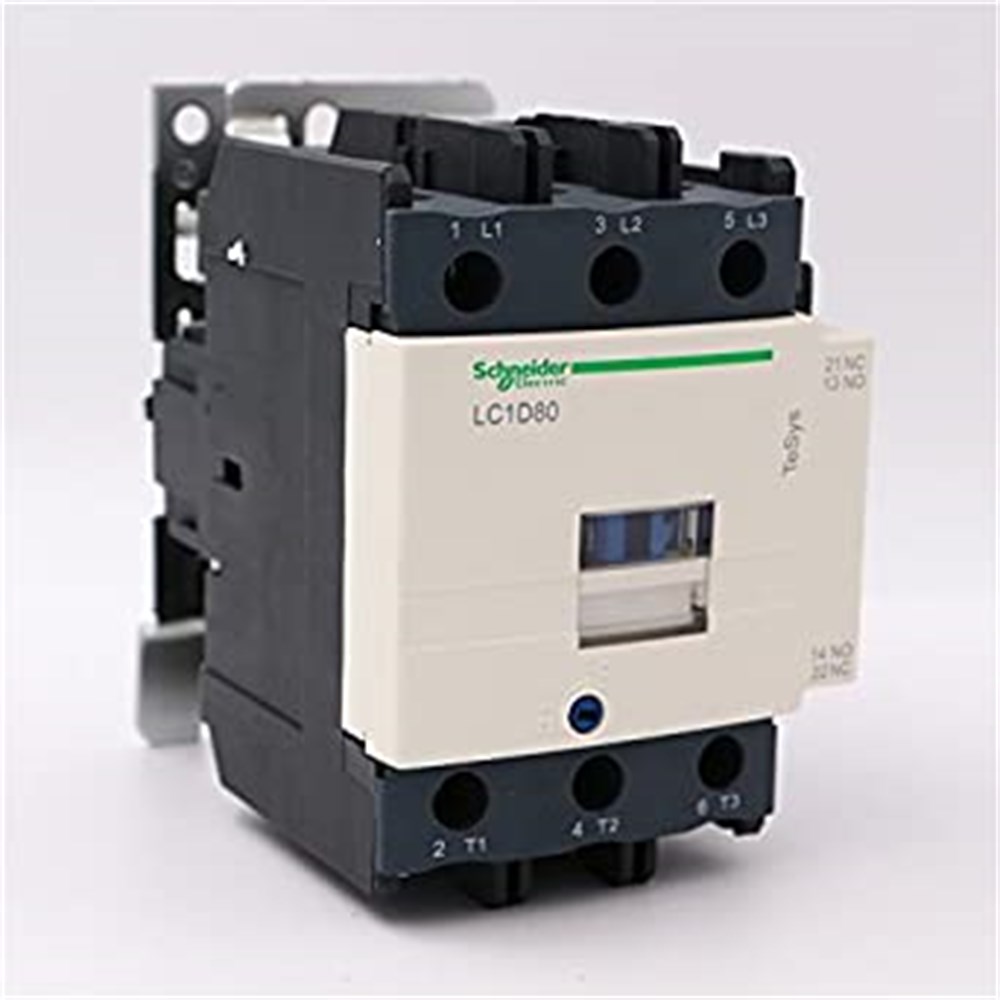

schneider lc1d80m7 80a tesys d kontaktör (LC1D80M7)

TeSys

TeSys D

Kontaktör

LC1D

Motor kontrol
Direnç yükü

AC-3
AC-4
AC-1

3P

3 NA

Güç devresi: <= 300 V DC 25...400 Hz
Güç devresi: <= 690 V AC

125 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
80 A 60 °C) -de <= 440 V AC AC-3 için güç devresi

22 kW -de 220...230 V AC 50/60 Hz (AC-3)
37 kW -de 380...400 V AC 50/60 Hz (AC-3)
45 kW -de 415...440 V AC 50/60 Hz (AC-3)
55 kW -de 500 V AC 50/60 Hz (AC-3)
45 kW -de 660...690 V AC 50/60 Hz (AC-3)
45 kW -de 1000 V AC 50/60 Hz (AC-3)
15 kW -de 400 V AC 50/60 Hz (AC-4)

20 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
7,5 hp -de 115 V AC 50/60 Hz için 1 faz motorlar
15 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
25 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
60 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
60 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar

AC -de 50/60 Hz

220 V AC 50/60 Hz

1 NA + 1 NK

8 kV 'e uygunIEC 60947

III

10 A -de <60 °C için sinyalleme devresi
125 A -de <60 °C için güç devresi

140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
1100 A -de 440 V için güç devresi 'e uygunIEC 60947

1100 A -de 440 V için güç devresi 'e uygunIEC 60947

640 A -de <40 °C - 10 s için güç devresi
990 A -de <40 °C - 1 s için güç devresi
135 A -de <40 °C - 10 min için güç devresi
320 A -de <40 °C - 1 min için güç devresi
100 A - 1 s için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi

10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
200 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
160 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

0,8 mOhm - Ith 125 A 50 Hz için güç devresi

Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Güç devresi: 1000 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali

0,8 Mcycles 125 A AC-1 Ue'de <= 440 V
1,5 Mcycles 80 A AC-3 Ue'de <= 440 V

5,1 W AC-3
12,5 W AC-1

Ile

Plaka
Ray

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508

GOST
RINA
CCC
CSA
BV
DNV
GL
LROS (Lloyds register of shipping)
UL

Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: konnektör 1 kablo(lar) 4…50 mm²esnek kablo uçsuz
Güç devresi: konnektör 2 kablo(lar) 4…25 mm²esnek kablo uçsuz
Güç devresi: konnektör 1 kablo(lar) 4…50 mm²esnek ile
Güç devresi: konnektör 2 kablo(lar) 4…16 mm²esnek ile
Güç devresi: konnektör 1 kablo(lar) 4…50 mm²katı kablo uçsuz
Güç devresi: konnektör 2 kablo(lar) 4…25 mm²katı kablo uçsuz

Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 9 N.m - üzerinde konnektör - tornavidayla düz Ø 6 - Ø 8 mm
Güç devresi: 9 N.m - üzerinde konnektör altıgen 4 mm

20...35 msn kapama
6...20 msn açma

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

4 Mcycles

3600 cyc/h -de <60 °C

Yerleşik süpresör modülü olmadan

Çalışma: 0,85...1,1 Uc AC 60 Hz 55 °C)
Düşme: 0,3...0,6 Uc AC 50/60 Hz 55 °C)
Çalışma: 0,8...1,1 Uc AC 50 Hz 55 °C)

245 VA 60 Hz 0,75 20 °C)
245 VA 50 Hz 0,75 20 °C)

26 VA 60 Hz 0,3 20 °C)
26 VA 50 Hz 0,3 20 °C)

6…10 W -de 50/60 Hz

tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
tip ayna kontak 1 NK 'e uygunIEC 60947-4-1

25...400 Hz

5 mA için sinyalleme devresi

17 V için sinyalleme devresi

1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında

> 10 MOhm için sinyalleme devresi
