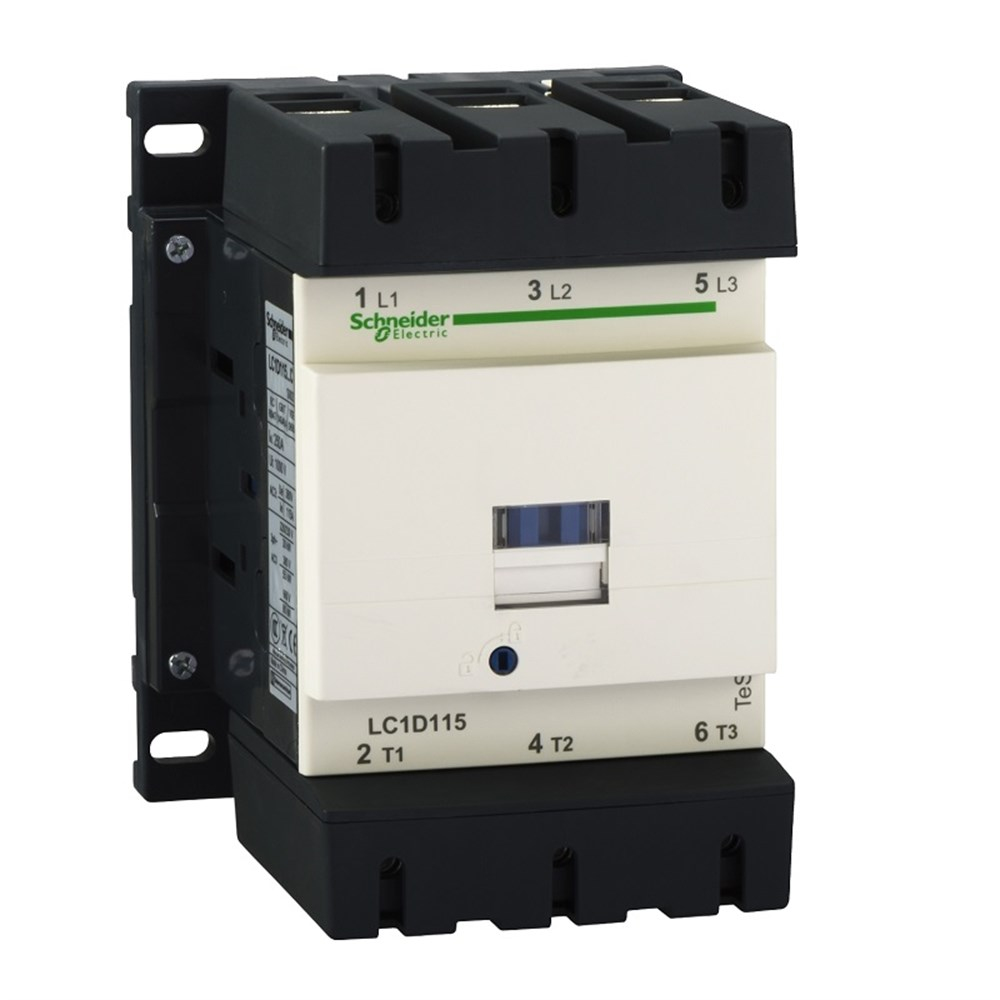

schneider lc1d115m7 115a tesys d kontaktör (LC1D115M7)

TeSys

TeSys D

Kontaktör

LC1D

Motor kontrol
Direnç yükü

AC-4
AC-1
AC-3

3P

3 NA

Güç devresi: <= 1000 V AC 25...400 Hz
Güç devresi: <= 300 V DC

200 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
115 A 60 °C) -de <= 440 V AC AC-3 için güç devresi

30 kW -de 220...230 V AC 50/60 Hz (AC-3)
55 kW -de 380...400 V AC 50/60 Hz (AC-3)
59 kW -de 415...440 V AC 50/60 Hz (AC-3)
75 kW -de 500 V AC 50/60 Hz (AC-3)
80 kW -de 660...690 V AC 50/60 Hz (AC-3)
65 kW -de 1000 V AC 50/60 Hz (AC-3)
18,5 kW -de 400 V AC 50/60 Hz (AC-4)

30 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
40 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
75 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
100 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar

AC -de 50/60 Hz

220 V AC 50/60 Hz

1 NA + 1 NK

8 kV 'e uygunIEC 60947

III

200 A -de <60 °C için güç devresi

1260 A -de 440 V için güç devresi 'e uygunIEC 60947
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1

1100 A -de 440 V için güç devresi 'e uygunIEC 60947

250 A -de <40 °C - 10 min için güç devresi
550 A -de <40 °C - 1 min için güç devresi
950 A -de <40 °C - 10 s için güç devresi
1100 A -de <40 °C - 1 s için güç devresi
100 A - 1 s için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi

250 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
200 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
10 A gG için sinyalleme devresi

0,6 mOhm - Ith 200 A 50 Hz için güç devresi

Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Güç devresi: 1000 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali

0,8 Mcycles 200 A AC-1 Ue'de <= 440 V
0,95 Mcycles 115 A AC-3 Ue'de <= 440 V

24 W AC-1
7,9 W AC-3

Ile

Ray
Plaka

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508

RINA
CSA
CCC
BV
LROS (Lloyds register of shipping)
GL
GOST
DNV
UL

Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²katı kablo uçsuz
Güç devresi: konnektör 1 kablo(lar) 10…120 mm²esnek kablo uçsuz
Güç devresi: konnektör 2 kablo(lar) 10…50 mm²esnek kablo uçsuz
Güç devresi: konnektör 1 kablo(lar) 10…120 mm²esnek ile
Güç devresi: konnektör 2 kablo(lar) 10…50 mm²esnek ile
Güç devresi: konnektör 1 kablo(lar) 10…120 mm²katı kablo uçsuz
Güç devresi: konnektör 2 kablo(lar) 10…50 mm²katı kablo uçsuz

Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm

6...20 msn açma
20...50 msn kapama

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

8 Mcycles

2400 cyc/h -de <60 °C

Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör

Düşme: 0,3...0,5 Uc AC 50/60 Hz 55 °C)
Çalışma: 0,8...1,15 Uc AC 50/60 Hz 55 °C)

280…350 VA 60 Hz 0,8 20 °C)
280…350 VA 50 Hz 0,8 20 °C)

2…18 VA 60 Hz 0,3 20 °C)
2…18 VA 50 Hz 0,3 20 °C)

3…8 W -de 50/60 Hz

tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
tip ayna kontak 1 NK 'e uygunIEC 60947-4-1

25...400 Hz

5 mA için sinyalleme devresi

17 V için sinyalleme devresi

1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında

> 10 MOhm için sinyalleme devresi
