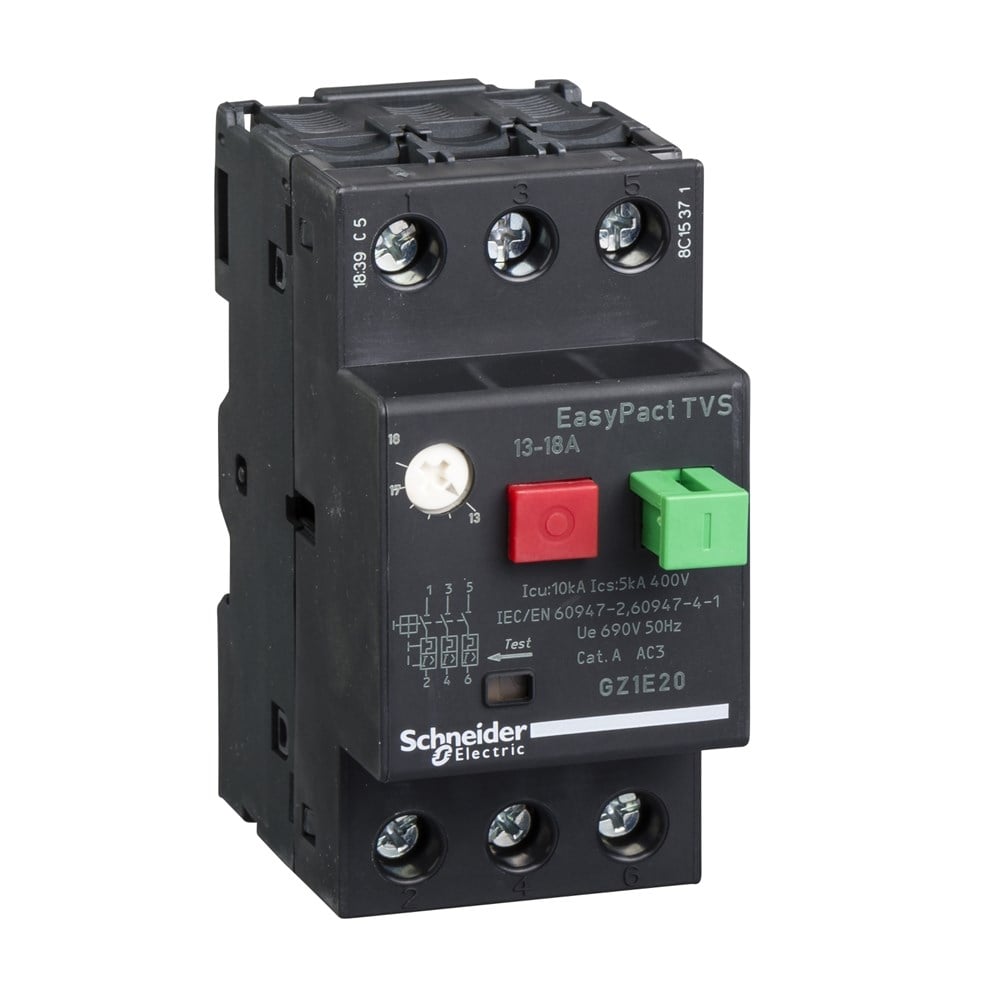

schneider gz1e20 motor koruma şalteri tvs 13-18a (GZ1E20)

EasyPact

EasyPact TVS

GZ1E

Devre kesici

Motor

Termal manyetik

Evet 'e uygunIEC 60947-1 ek 7.1.6

Gri (RAL 7011)

3P

AC

AC-3

50/60 Hz 'e uygunIEC 60947-2

Klipsle
Vidalarla

Ray

Herhangi bir konum

4 kW -de 230 V AC 50/60 Hz
7,5 kW -de 400 V AC 50/60 Hz
9 kW -de 440 V AC 50/60 Hz
10 kW -de 500 V AC 50/60 Hz
15 kW -de 690 V AC 50/60 Hz

Icu: >= 100 kA -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2
Icu: 2 kA -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
Icu: 10 kA -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2
Icu: 6 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
Icu: 5 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2

100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2
75 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
50 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2
50 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
75 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2

Açma/kapama butonu

13…18 A

223 A

690 V AC 50/60 Hz 'e uygunIEC 60947-2

690 V AC 50/60 Hz 'e uygunIEC 60947-2

6 kV 'e uygunIEC 60947-2

2,5 W (kutup başına)

100000 cycles

100000 cycles için AC-3

25 cyc/h

Vida kelepçesi terminalleri 2 1…6 mm² - kablo sertligi: katı
Vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: esnek kablo uçsuz
Vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçlu

1,7 N.m üzerinde vida kelepçesi terminalleri

89 mm

44,5 mm

78 mm

0,26 kg
