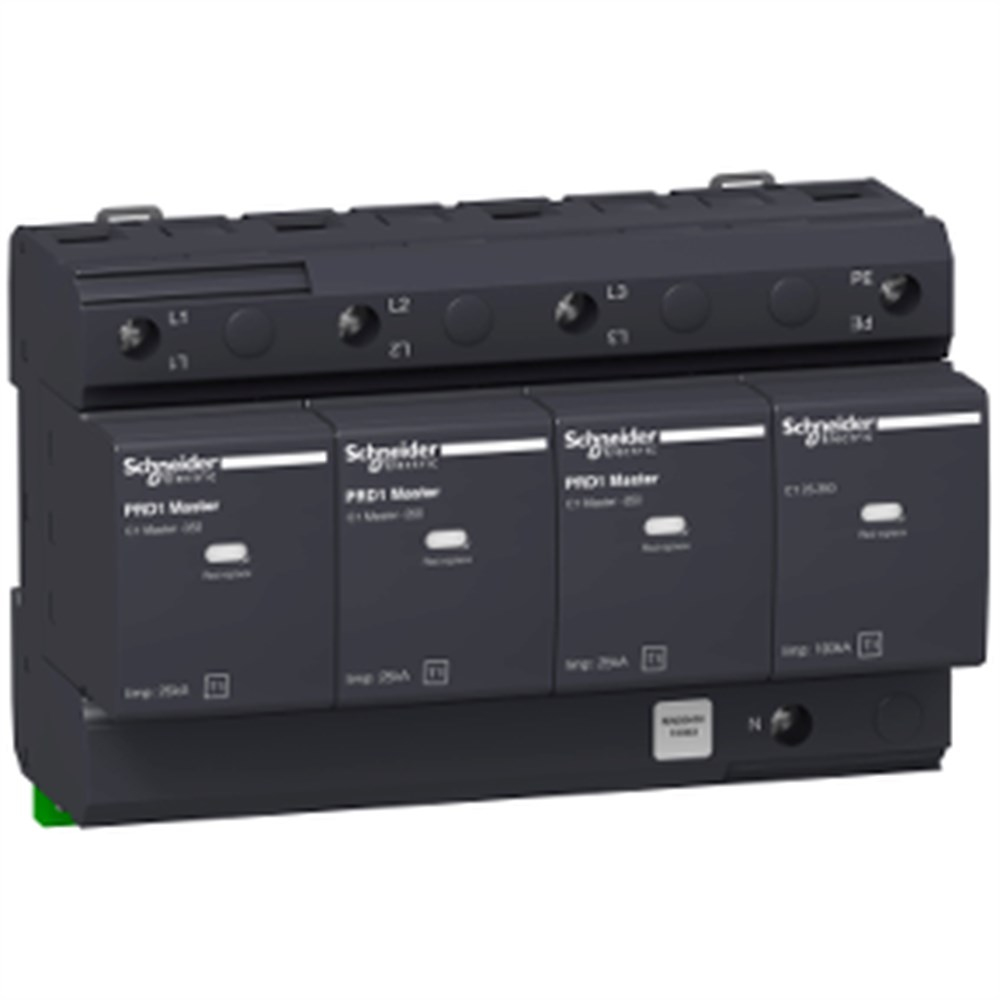

PRD1 Master modüler kesinti durdurucu - 3 kutup + N - 350V - uzaktan aktarmalı (16363)

Acti 9

Acti 9 PRD1 Master

Tak-çıkar kartuşlu kesinti durdurucu

PRD1 Master

Dağıtım

3P + N

Ile

1 SD (1 K/A)

Elektrikli dağıtım ağı

TT
TN-S

Tip 1

Kıvılcım aralığı

230/400 V AC (+/- 10 %) -de 50/60 Hz

Ortak mod: 100 kA (N/PE)
Diferansiyel mod: 25 kA (L/N)

Ortak mod: 100 kA N/PE 50 A.s
Diferansiyel mod: 25 kA L/N 12,5 A.s

Diferansiyel mod: 350 V L/N
Ortak mod: 350 V N/PE

Common mode <1.5 kV type 2 N/PE
Differential mode <1.5 kV type 2 L/N

0,1 kA ortak mod N/PE
50 kA differential mode L/N

Ilişkili sigorta gG 315 A standart
Ilgili devre kesici Compact NSX100F 100 A egim C - Icu 36 kA
Ilgili devre kesici Compact NSX100N 100 A egim C - Icu 50 kA

1 A/250 V AC 50/60 Hz

Takılabilir

DIN rayı

16

90 mm

142,8 mm

70 mm

1,31 kg

Anthracite grey (RAL 7016)

PBT (polibütilen tereftalat)

< 100 ns

Tunnel type terminal (downside) 2.5…35 mm²
Tunnel type terminal (upside) 2.5…35 mm²

4.5 N.m
