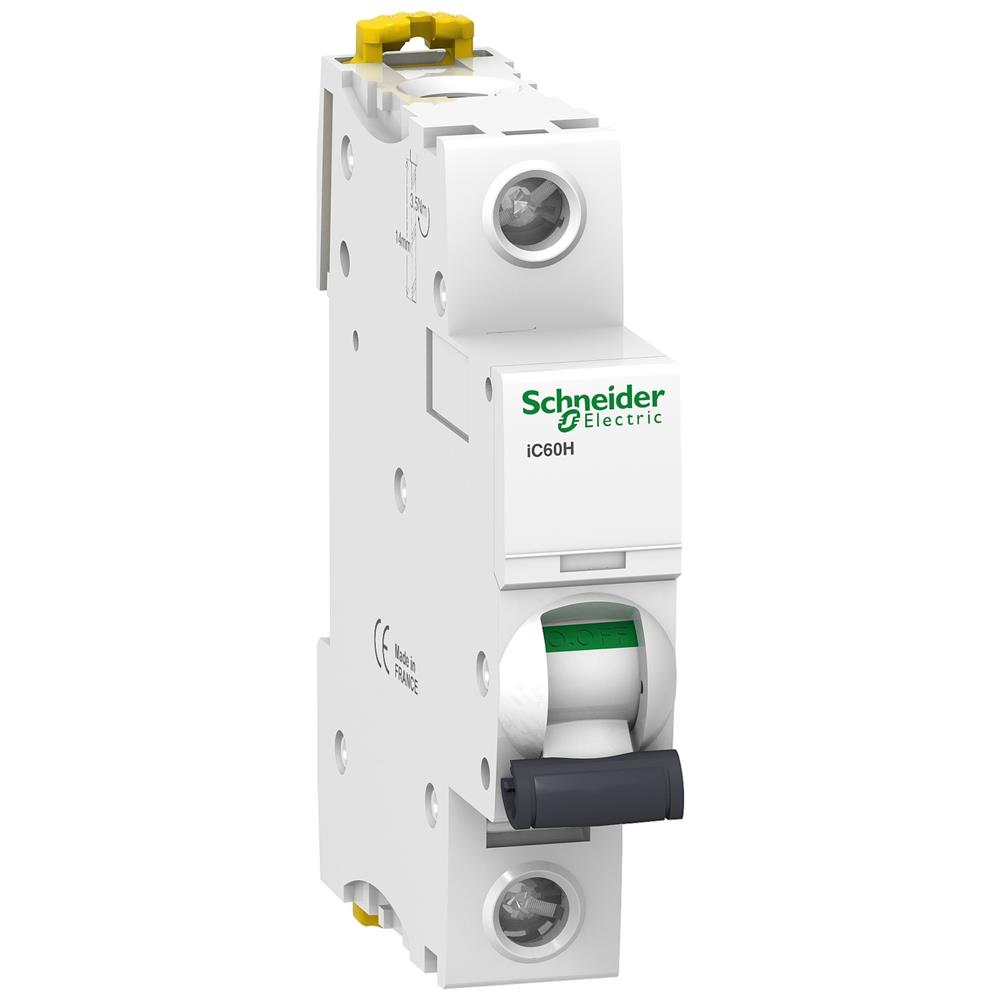

ACTI9 IC60H 1P 16A 10KA C EĞRISI SIGORTA
ACTI9 IC60H 1P 16A 10KA C EĞRISI SIGORTA

ACTI9 IC60H 1P 16A 10KA C EĞRISI SIGORTA (A9F84116)

İndirim Oranı : %62 İndirim
KDV Dahil : ₺470,40
İndirimli : ₺148,96  + KDV
KDV Dahil : ₺178,75

A9F84116

Favorilere Ekle
İstek Listeme Ekle
Karşılaştır
Fiyat Düşünce Haber Ver
Gelince Haber Ver
Tavsiye Et
Yorum Yaz
Özellikler
cihaz uygulaması Dağıtım
seri Acti9
ürün adı Acti9 iC60
Ürün ya da bileşen tipi Minyatür devre kesici
Ürün grubu İC60H
Kutup tanımı 1P
korumalı kutupların sayısı 1
[In] nominal akım 16 bir
Şebeke tipi DC
AC
açma birimi teknolojisi Termik Manyetik
eğim kodu C
kesme kapasitesi 10000 A Icn -de 230 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
15 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
42 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
30 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de 60...72 V DC 'e uygunEN/IEC 60947-2
20 kA Icu -de 12...60 V DC 'e uygunEN/IEC 60947-2
kullanım kategorisi Kategori A'e uygunEN 60947-2
Kategori A'e uygunIEC 60947-2
yalıtıma uygunluk Evet 'e uygunEN 60898-1
Evet 'e uygunEN 60947-2
Evet 'e uygunIEC 60898-1
Evet 'e uygunIEC 60947-2
Standartlar IEC 60947-2
IEC 60898-1
EN 60947-2
EN 60898-1
Tamamlayıcı
Şebeke frekansı 50/60 Hz
manyetik açma limiti 8 x Giriş +/- % 20
[Ics] nominal hizmet kesme kapasitesi 21 kA %50 EN 60947-2'ye göre - 12...60 V AC 50/60 Hz
7,5 kA %50 EN 60947-2'ye göre - 220...240 V AC 50/60 Hz
21 kA %50 IEC 60947-2'ye göre - 12...60 V AC 50/60 Hz
7,5 kA %50 IEC 60947-2'ye göre - 220...240 V AC 50/60 Hz
7500 A %75'e göre EN 60898 -1 - 230 V AC 50/60 Hz
7500 A IEC 60898-1'e göre %75 - 230 V AC 50/60 Hz
15 kA IEC 60947-2'ye göre %50 - 100...133 V AC 50 /60 Hz
15 kA EN 60947-2'ye göre %50 - 100...133 V AC 50/60 Hz
15 kA EN 60947-2'ye göre %100 - 72 V DC
15 kA IEC 60947-2'ye göre %100 - 72 V DC
20 kA %100 uyumluEN 60947-2 - 12...60 V DC
20 kA 100 %uyumluluk IEC 60947-2 - 12...60 V DC
sınırlama sınıfı 3'e uygunEN 60898-1
3'e uygunIEC 60898-1
[Ui] nominal yalıtım voltajı 500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] nominal darbe dayanım voltajı 6 kV uyumluluk standardı EN 60947-2
6 kV uyumluluk standardı IEC 60947-2
kontak konum göstergesi Evet
Kontrol tipi Geçiş
Cihaz üzerii sinyalizasyon Açma göstergesi
Montaj Tipi Sabit
montaj desteği DIN rayı
comb busbar dağıtım bloğu uyumluluğu Üst veya alt: EVET
9 mm vida adımı 2
Yükseklik 85 mm
Genişlik 18 mm
Derinlik 78,5 mm
Ürün ağırlığı 0,215 kilo
renk Beyaz
Mekanik dayanıklılık 20000 devir
elektrik dayanıklılığı 10000 döngü
bağlantılar - terminaller Tek terminal (üst veya alt) 1…25 mm² sert
Tek terminal (üst veya alt) 1…16 mm² esnek
tel sıyırma uzunluğu 14 mm için üst veya alt baglanti
sıkma torku 2 N.m üst veya alt
toprak kaçağı koruması Yok
Ortam
IP koruma derecesi IP20'e uygunIEC 60529
IP20'e uygunEN 60529
kirletme derecesi 3'e uygunEN 60947-2
3'e uygunIEC 60947-2
aşırı gerilim kategorisi IV
tropik iklim 2'e uygunIEC 60068-1
bağıl nem %95 - 55 °C'nin
çalışma yüksekliği 0...2000 m
Nominal çalışma ortam sıcaklığı -35…70 °C
Depolama ortam koşulları -40…85 °C
Paketleme üniteleri
Birim Paket Tipi 1 PCE
Paket 1'deki Birim Sayısı 1
Paket 1 Yükseklik 1,8cm
Paket 1 Genişliği 7,5cm
Paket 1 Uzunluğu 9,4cm
Paket 1 Ağırlık 112 gr
Birim Paket Tipi 2 BB1
Paket 2'deki Birim Sayısı 12
Paket 2 Yüksekliği 8,4cm
Paket 2 Genişliği 9,6cm
Paket 2 Uzunluğu 23cm
Paket 2 Ağırlık 1.489 kilo
Birim Paket Tipi 3 S03
3. Paketteki Birim Sayısı 132
Paket 3 Yükseklik 30cm
Paket 3 Genişliği 30cm
Paket 3 Uzunluğu 40cm
Paket 3 Ağırlık 16.638 kilo
Sözleşme garantisi
Garanti 18 ay
