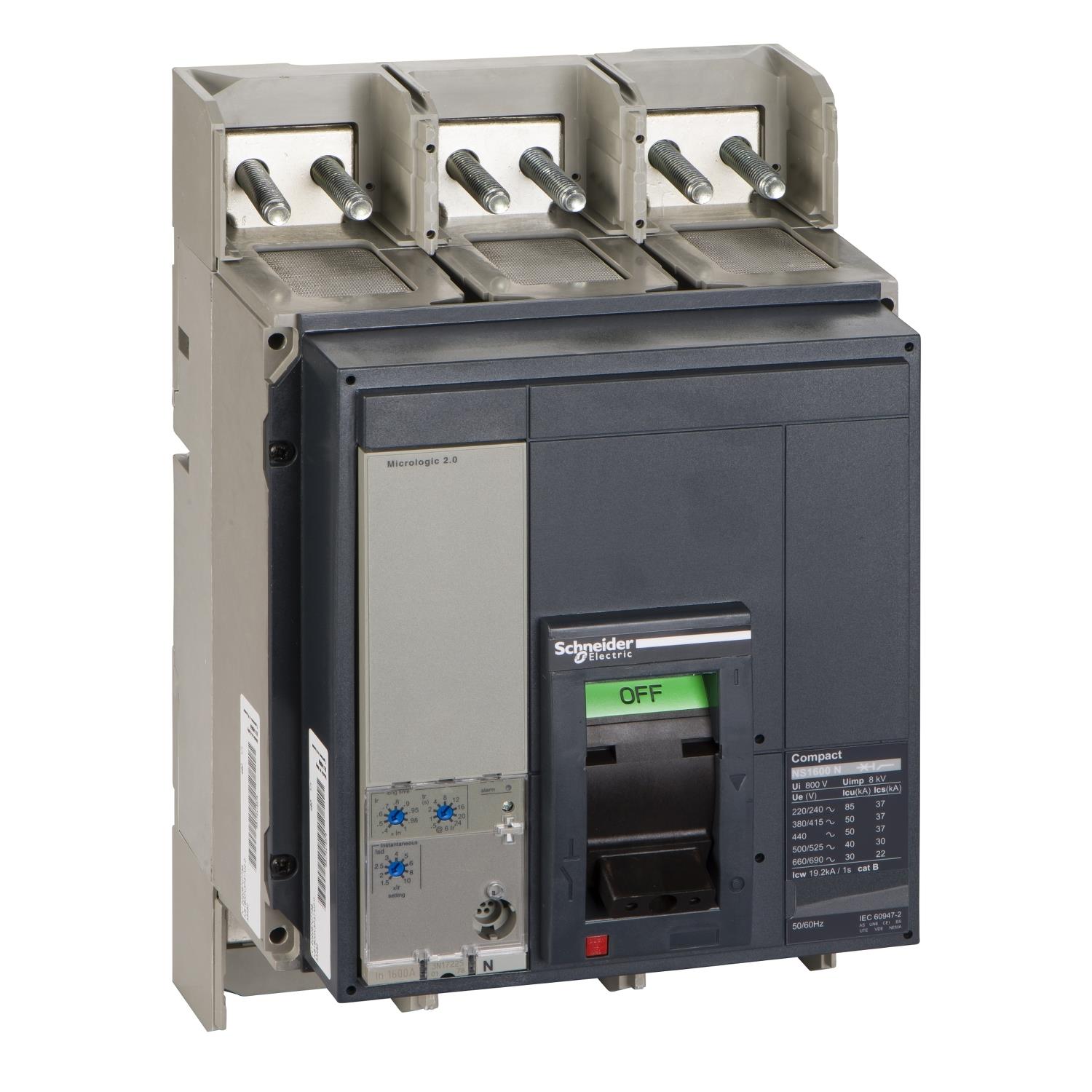

Compact NS1600 3P 50kA Man. ML 2.0 Fixed
Compact NS1600 3P 50kA Man. ML 2.0 Fixed

Compact NS1600 3P 50kA Man. ML 2.0 Fixed (33482S2)

İndirim Oranı : %65 İndirim
KDV Dahil : ₺157.440,00
İndirimli : ₺45.920,00  + KDV
KDV Dahil : ₺55.104,00

Bu Compact NS1600N eksiksiz bir 3 kutuplu alanı ve kesme kapasitesini optimize etmek için tasarlanmış sabit devre kesicidir Tüm Standart ve özel uygulamalar için en uygun seçimdir Kesme kapasitesi (Icu) 415VAC 50/60Hz'de 50kA rms'dir Çalışma gerilimi 690VAC 50/60Hz Devre kesici, AÇIK, KAPALI veya "açmak için bas" butonlarıyla manuel olarak çalıştırılabilir Bu ürün, 1600A dereceli bir elektronik Micrologic 2.0 açma ünitesi içerir Micrologic 2.0 açma ünitesi, uzun süreli ve anlık koruma sağlar Bu 3 kutuplu versiyon (327mm x 210mm x 147mm) çeşitli opsiyonel fonksiyon ve aksesuarlarla birlikte gelir IEC 69947-1 ve IEC 60947-2 uluslararası Standartlar ve denizcilik spesifikasyonları ile uyumludur Compact NS1600N Schneider Electric EcoStruxure Power mimarisinin bir parçasıdır.

Favorilere Ekle
İstek Listeme Ekle
Karşılaştır
Fiyat Düşünce Haber Ver
Gelince Haber Ver
Tavsiye Et
Yorum Yaz

Teknik Özellikler

Kuyu
seri Kompakt
ürün adı Kompakt NS
Ürün serisi ComPact NS630b...1600
Ürün grubu Kompakt NS1600N
Ürün ya da bileşen tipi Devre kesici
cihaz uygulaması Dağıtım
Kutup sayısı 3P
korumalı kutup açıklaması 3 boyutlu
(In) 65 °C'ye kadar nominal akım 1600 A - 50 °C
[Ue] nominal çalışma voltajı 690 VAC 50/60 Hz
Şebeke tipi AC
Şebeke frekansı 50/60 Hz
yalıtıma uygunluk Evet 'e uygunEN/IEC 60947-2
kullanım kategorisi Kategori B
[Icu] nominal nihai kısa devre kesme kapasitesi 30 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2
50 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2
50 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
85 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2
40 kA Icu -de 500/525 V AC 50/60 Hz 'e uygunIEC 60947-2
Performans seviyesi N 50 kA 415 VAC
Açma Birimi Adı MikroLogic 2.0
açma birimi teknolojisi Elektronik
Açma Birimi Koruma Fonksiyonları O
Kontrol tipi Geçiş
anahtarı
Devre kesici montaj modu Sabit
Tamamlayıcı
[Ui] nominal yalıtım voltajı 800 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] nominal darbe dayanım voltajı 8 kV'e uygundurIEC 60947-2
[Ics] nominal servis kısa devre kesme kapasitesi 30 kA -de 500/525 V AC 50/60 Hz 'e uygunIEC 60947-2
37 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2
37 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2
22 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2
37 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
[Icw] nominal kısa süreli dayanım akımı 19,2 kA 1 sn'ye uygundurIEC 60947-2
Mekanik dayanıklılık 10000 döngü
elektrik dayanıklılığı 1000 çevrim -de 690 V
2000 çevrimde -de 690 V In/2
2000 çevrim -de 440 V
5000 çevrimde -de 440 V In/2
Güç kayıpları 74 W
montaj desteği Arka plaka
üst bağlantı Ön
aşağı bağlantı Ön
bağlantı aralığı 70 mm
koruma tipi L : for aşırı yük koruma (uzun süreli)
I : for anlık kısa devre koruması
açma birimi derecesi 1600 A - 50 °C
Uzun süreli başlatma ayarı tipi Ir (termal koruma) Ayarlanabilir 9 ayar
[Ir] uzun süreli koruma başlatma ayar aralığı 0,4...1 x Giriş
Uzun süreli koruma gecikmesi ayar tipi tr Ayarlanabilir 9 ayar
[tr] uzun süreli koruma gecikmesi ayar aralığı 12,5…600 s -1,5 x Ir
0,5…24 s -6 x Ir
0,7…16,6 s -7,2 x Ir
termik bellek 20 dakika
Anlık koruma başlatma ayarı tip Ii Ayarlanabilir
[Ii] anlık koruma başlatma ayar aralığı 1,5...10 x Kızılötesi
toprak kaçağı koruması Yok
alan seçimli kilitleme ZSI Olmadan
yardımcı kontak düzenleme 1 NA/NK
yerel sinyalleme Hata göstergesi: 4 LED (kırmızı)
Aşırı yük: 1 LED (sarı)
Genişlik (W) 210mm
Yükseklik (H) 327 mm
Derinlik (D) 147mm
Ürün ağırlığı 14 kg
Ortam
Standartlar EN/IEC 60947-2
Ürün sertifikaları AST
ASEFA
kirletme derecesi 3'e uygunIEC 60947
IP koruma derecesi IP40'a uygundurIEC 60529
IK koruma derecesi IK07 'e uygunEN 50102
Nominal çalışma ortam sıcaklığı -25…70 °C
Depolama ortam koşulları -50…85 °C
bağıl nem 0…95 %
çalışma yüksekliği 0...2000 m değer kaybı olmadan
2000 m...5000 m değer kaybı ile
Paketleme üniteleri
Birim Paket Tipi 1 PCE
Paket 1'deki Ünite Sayısı 1
Paket 1 Yükseklik 30 cm
Paket 1 Genişliği 40 cm
Paket 1 Uzunluk 60 cm
Paket 1 Ağırlık 14 kg
Sözleşme garantisi
Garanti 18 ay
